シングルセル灌流システム Biopen Multifunctional Pipette System
シングルセルベースや筋繊維、神経細胞等の局所刺激用に最適！

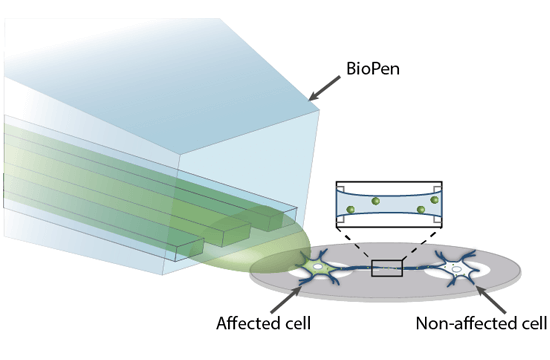

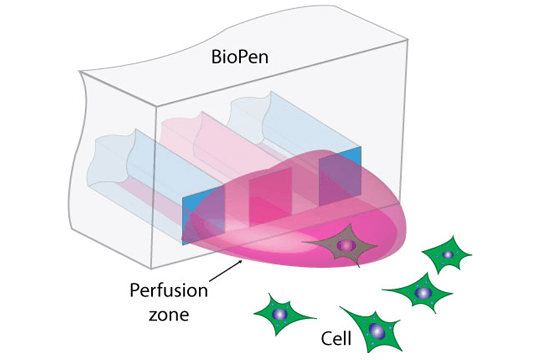

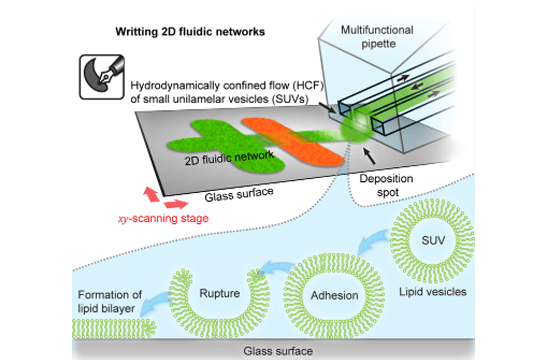

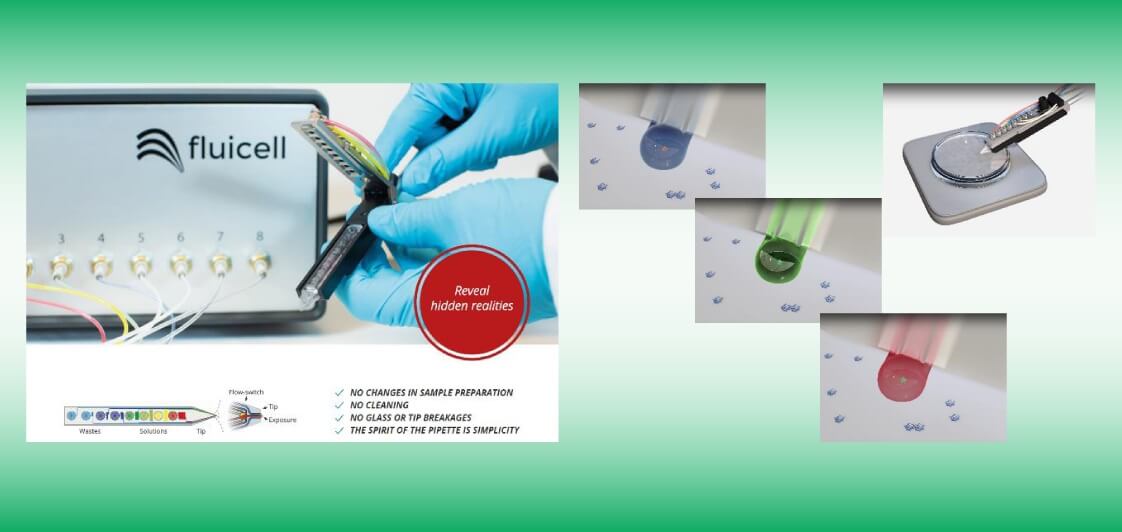

スウェーデンFluicell 社は、初のシングルセル用Lab-On-A-Tip ツール(Biopen)を発売します。マルチファンクショナルピペットシステム（MFP）は、隣接した細胞に影響を及ぼすことなく、サブセカンドの高速切り替えで4つのソリューションを個々の細胞に供給します。Lab-On-A-Tip システムは欧米のトップリサーチャーのラボで様々なセルライン、神経細胞、筋繊維、脳切片等を用いて、イオンチャンネルや酵素学、細胞エネルギー解析、膜レセプターの研究で使用されています。MFP はバイオポリマー上へのプリンティング同様、脂質二重膜形成にも用いられています。
1）PipetteTip
a) Exposure
Length: 20-160um
Width: 90-110um
# of solutions: 4
Exchange time: Sub-second
Reservoir Volume: 35uL
b）Flow Rate
Stimulation: 7-25nL/s
Stand-by: 1-5nL/s
c）Run Time
Stimulation: up to 3h
Stand-by: up to 9h

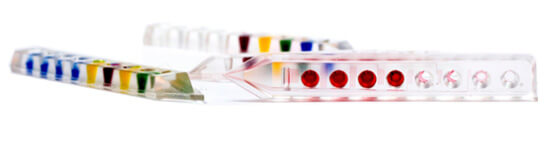

PipetteTip
2) Control Unit
Pressure range: 0...450mbar
Vacuum range: -300...0mbar
Interface: USB 2.0
Power: 100-220V
Operating System: Microsoft Windows 10
■ 付属品
コントロールユニット、ソフトウェア、ノートPC、ピペットホルダー、ピペットチップ10個
■ オプション

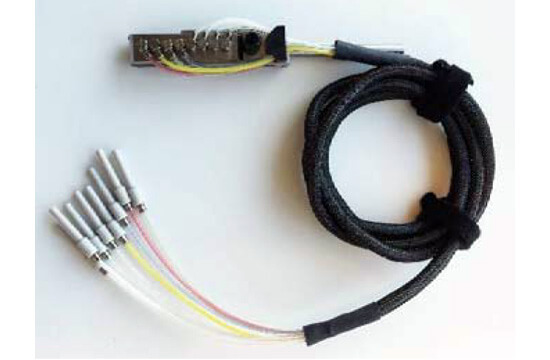

シンクロボックス（トリガーIn,Out同期ユニット）

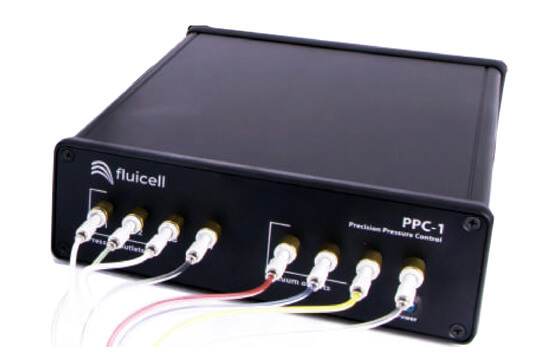

Control Unit

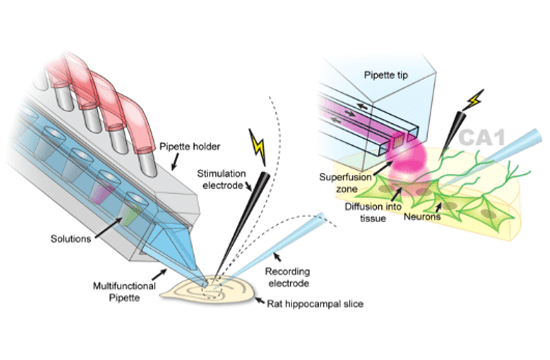

Pipette holder

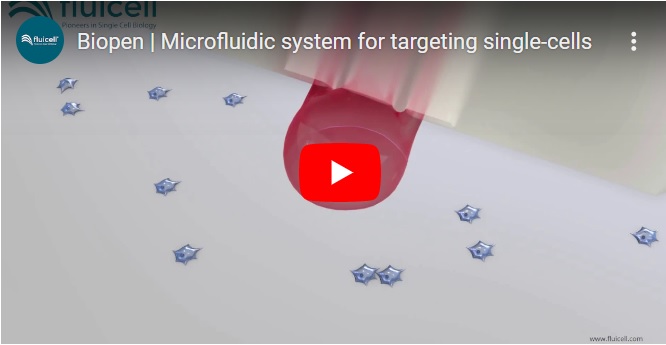

THE BIOPEN ANIMATION
MULTIFUNCTIONAL PIPETTE - CONFOCAL DEMO
TRPV1 CHO CELL EXPERIMENT - CONFOCAL CHANNEL WITH FLOW DYE

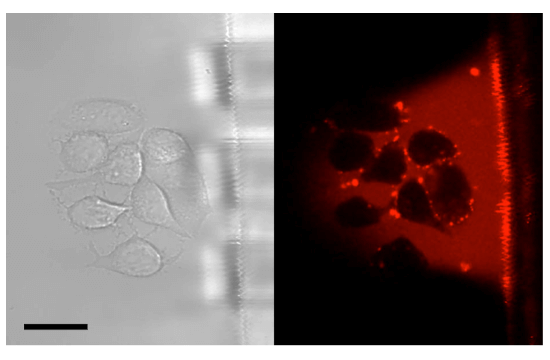

MULTIFUNCTIONAL PIPETTE - RHOD DELIVERY TO HEK293 CELLS

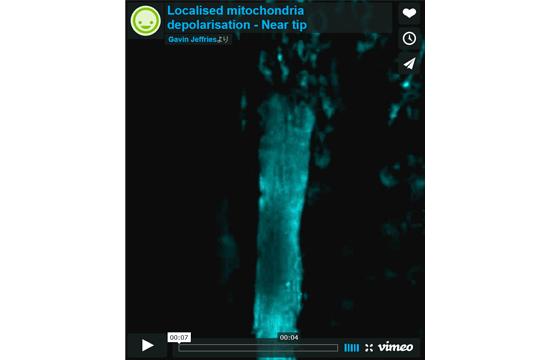

LOCALISED MITOCHONDRIA DEPOLARISATION - NEAR TIP
LOCALISED MITOCHONDRIA DEPOLARISATION
PRIMARY NEURON ACTIVATION WITH NMDA
MULTIFUNCTIONAL PIPETTE - LOADING SOLUTIONS INTO THE PIPETTE
MULTIFUNCTIONAL PIPETTE - LOADING INTO MANIFOLD
MULTIFUNCTIONAL PIPETTE - CHANNEL PURGE
MULTIFUNCTIONAL PIPETTE - RHOD DELIVERY TO HEK293 CELLS
LaserStack
LaserStackは10種類のソリッドステートダイオードレーザーから組み合わせることができ、光ファイバーを経由して顕微鏡にレーザー光を導入できます。
Available Lasers
- LaserStack 405nm - 100mW
- LaserStack 445nm - 75mW
- LaserStack 473nm - 75mW
- LaserStack 488nm - 50mW and 150mW
- LaserStack 514nm - 45mW
- LaserStack 561nm - 50mW and 100mW
- LaserStack 594nm - 50mW
- LaserStack 640nm - 100mW
- LaserStack 660nm - 100mW
その他、下記レーザーは個別に顕微鏡に導入できます。
- SingleLine 405nm 100mW
- SingleLine 445nm 75mW
- SingleLine 488nm 50mW and 150mW
- SingleLine 640nm 100mW
- SingleLine 730nm 30mW
- SingleLine 785nm 50mW
FiberSwitcherTMによるデバイス間の高速波長切り替え
オプションのFiberSwitcherを用いることにより、最大4つのデバイスにレーザー光をサブミリセカンドの高速で切り替えて分配することが可能です。Spinning Disk ConfocalやTIRF, Vector, Phasor, FLIMといったデバイス間での高速波長切り替えに用いられます。
mSAC
球面収差は顕微鏡の対物レンズを通る光においては最もシリアスなモノクロマチック欠陥です。mSACはその球面収差を補正する光学系を備え、ピンボケを解消し、コントラストを向上させます。
Connector-side of TTL Synchronization with LaserStack input.
Connector-side of the small Synchronization module.
TTL Sync
TTL Syncは、複数のTTLインプット/アウトプット信号を仲介するコントロールボックスですSlideBookソフトウェアと組み合わせることにより、様々なアプリケーションに対応します。
