TUCSEN社 背面照射型 CMOSカメラ Dhyana シリーズ
フルHD&ビルトイン計測機能付きCMOSカメラ TrueChromeシリーズ
広視野手動ステッィチング撮影機能付きCMOSカメラ MIchromeシリーズ

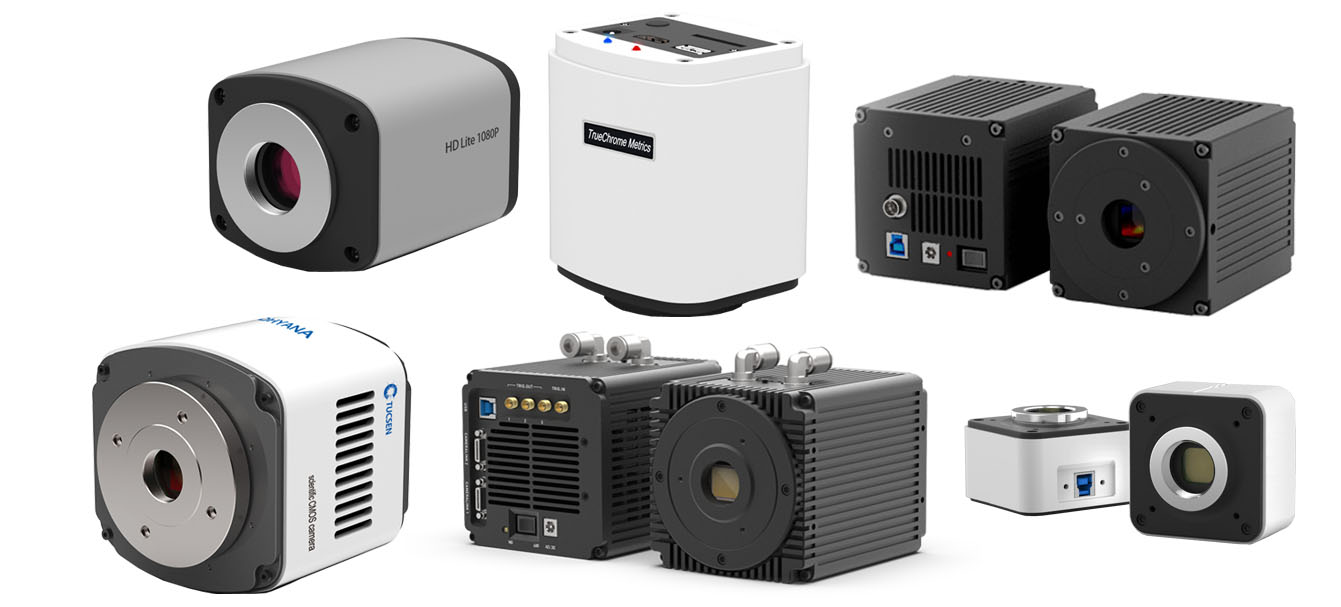

中国TUCSEN（タクセン）社はscientific イメージングカメラを専門に取り扱うメーカーです。
用途に合わせて機種選択できる幅広いラインナップを可能にしております。

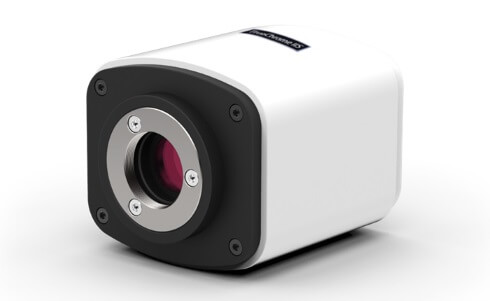

TrueChromeシリーズは、1080pのフルHDでの30fps（AF,Metrics）のビデオレコーディングを可能にし（静止画は3264×1836）、フレームレートと解像度の両立を実現しました。カメラ内部には撮影&計測ソフトウェアがプリインストールされているので、カメラ上部に付属のマウスを繋ぎ、HDMIケーブルでモニターに繋げばPCレスにて動画&画像保存が出来ます。また、オプションの11.6’ Retina Screenをカメラヘッドに直接取り付ければ、顕微鏡が一体型のイメージングデバイスへと変化します。
FLシリーズは長時間露光用に設計された冷却CMOSカメラで最新のセンサー技術による高感度、低ノイズだけでなく、最大60分の露光時間に対応しております。
Dhyanaシリーズは95%>QE背面照射型CMOSセンサーのDhyana95 V2、Dhyana400BSI V2.0を始め、2K×2K 6.5μm×6.5μmの素子のDhyana400D（Monochrome）& Dhyana400DC（Color）の4機種がラインナップ。

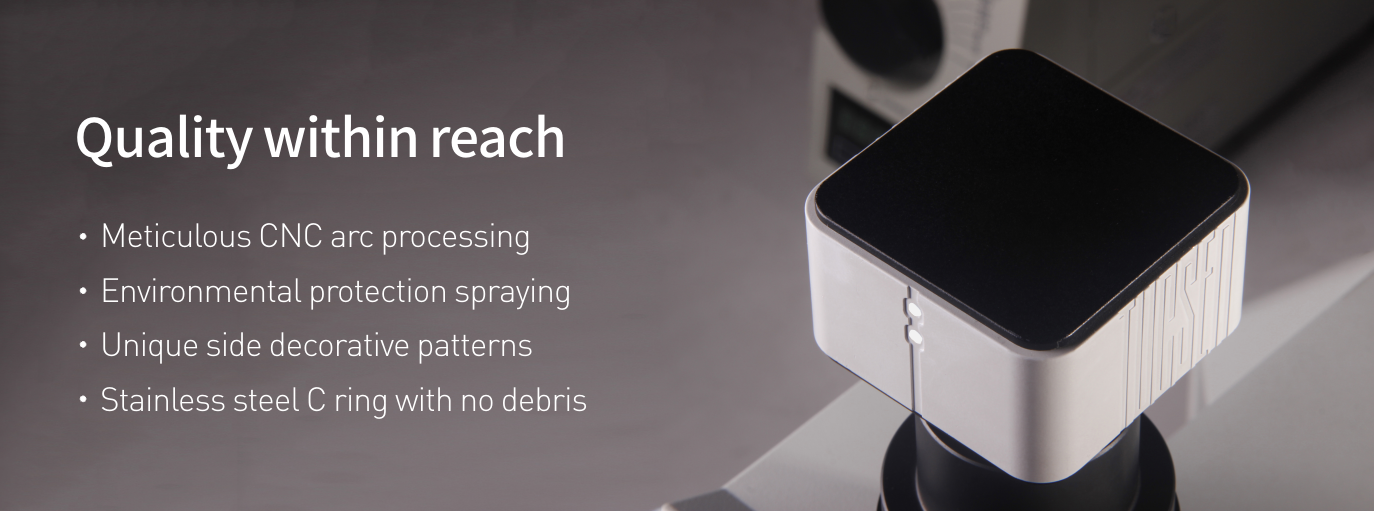

MIchromeシリーズは、SonyのCMOSセンサーを採用し、高フレームレート・高解像度を実現しました。無料で付属されているMosaicソフトウェアにて手動操作でのステッィチング撮影、EDF（Extended Depth of Focus）撮影が可能です。

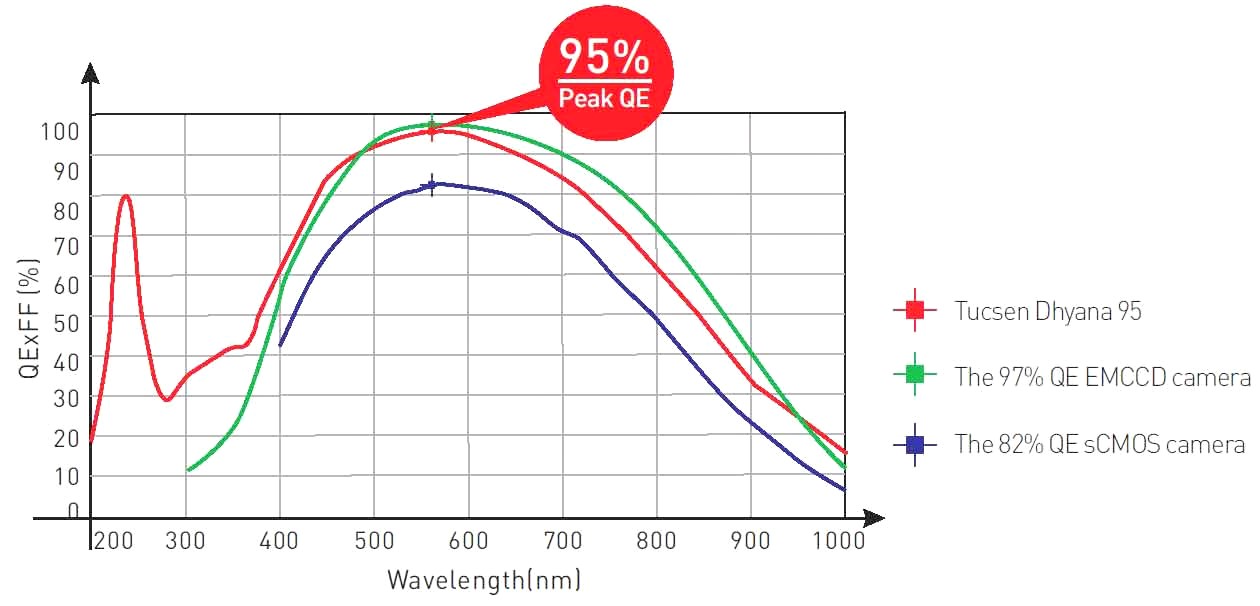

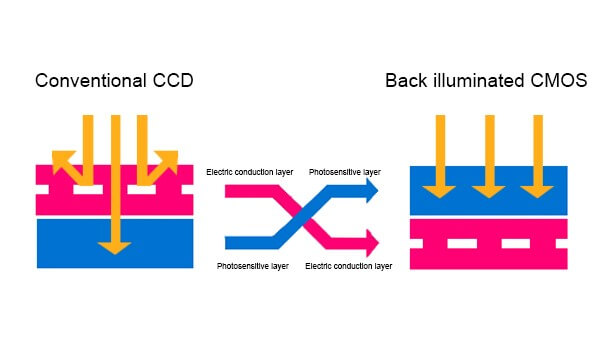

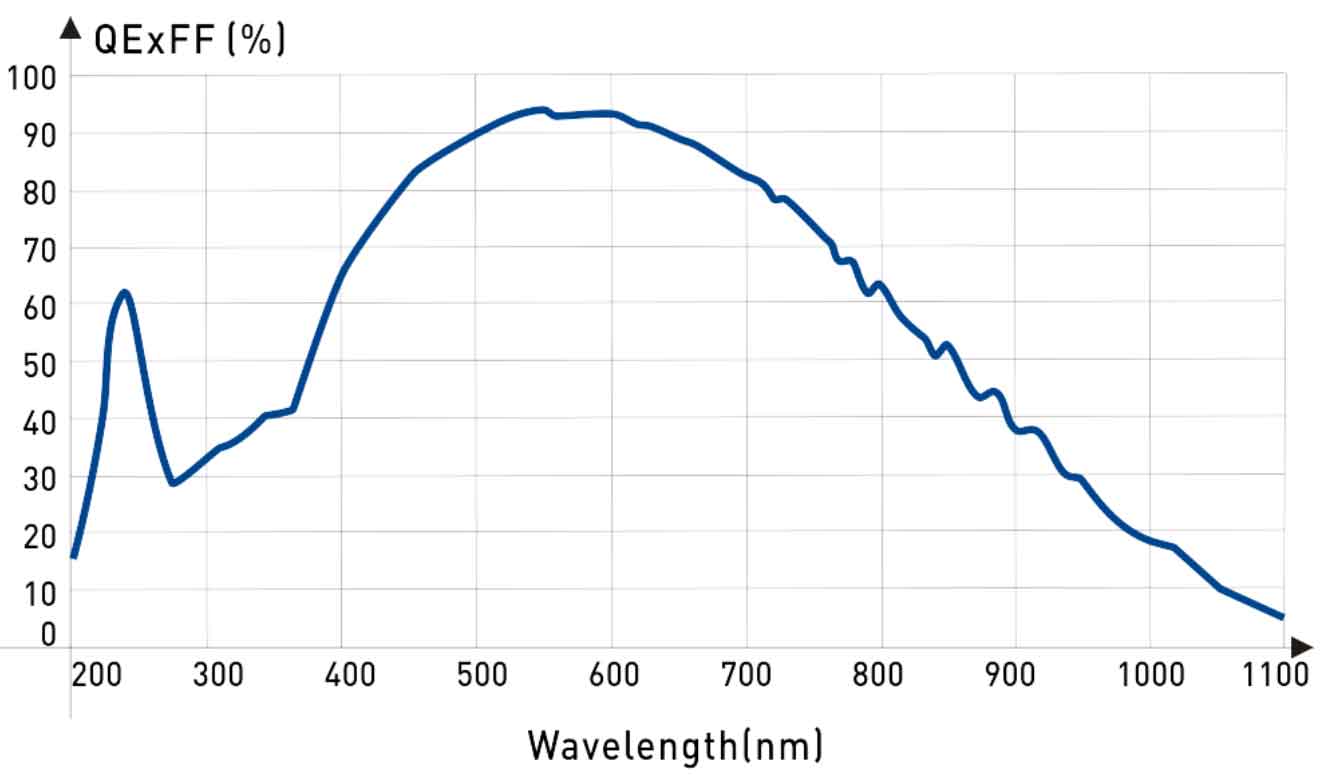

95%>QE 背面照射型Scientific CMOS採用 (Dhyana95 V2、Dhyana400BSI V2)
低リードノイズ( <1.2e-@Dhyana400BSI 1.6e-@Dhyana95)

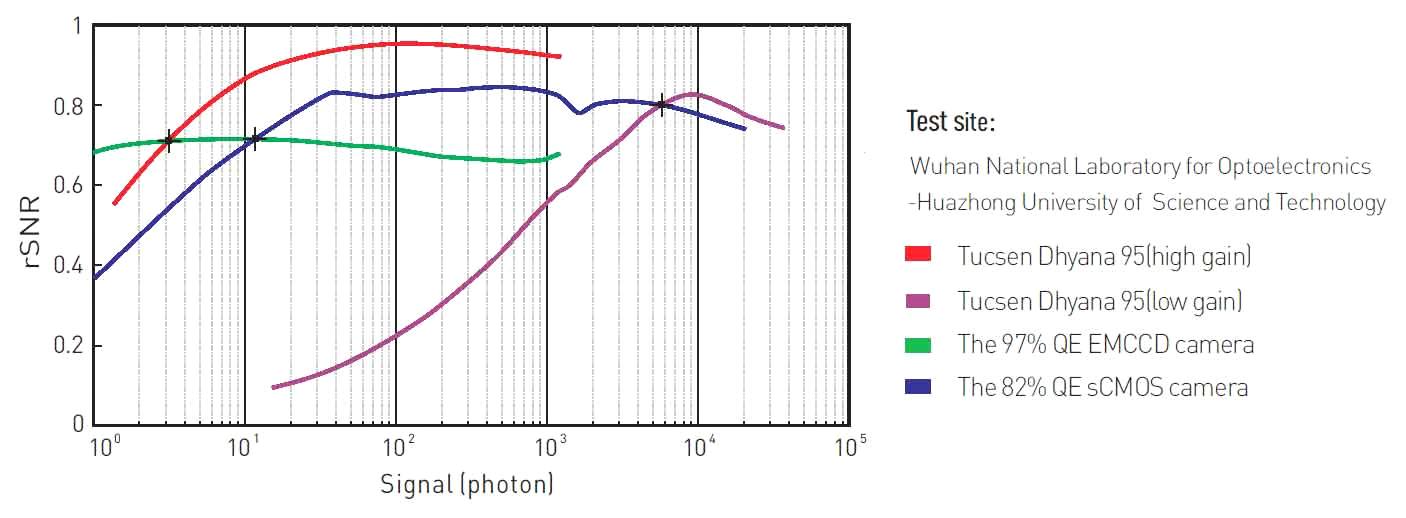

Dhyana95 V2、Dhyana400BSI V2は他のsCMOSカメラを凌ぐだけではなくEMCCDカメラと同等の高S/N比を提供します。
100,000e-フルウェルキャパシティ（Dhyana95 V2）&ハイダイナミックレンジ

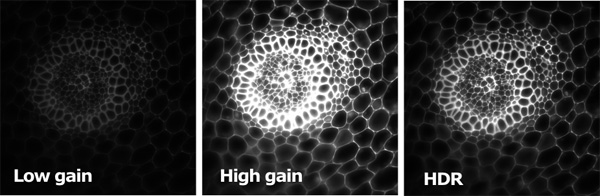

HDRモードは、デュアルチャネルゲインを組み合わせることで、1画面中での超低光量シグナルと強いシグナルの同時撮影を可能にします。
インターフェースにUSB3.0採用
インターフェースにUSB3.0を採用し、2K×2Kサイズであれば35fpsもの高速撮影が可能（Dhyana400BSI V2.0、Dhynana400D）。Dhyana95は高速移動対象物の撮影も可能です。
ソフトウェアMOSAIC無料付属
MOSAICはTUCSEN社により自社製カメラのフルコントロール用に開発されたプロフェッショナルイメージングソフトウェアです。ユーザーフレンドリーなインターフェース、カメラパラメーターの完全なコントロール、アドバンスドイメージプロセッシング機能、ライブ&静止画の計測機能を兼ね備えており、多機能ながら完全無料のソフトウェアです。お客様のアプリケーションニーズに対応するため、MOSAICは継続的にアップグレードされ、ユーザー様は最新のバージョンをエクストラチャージ無しで無料にてTUCSEN社のサイトからダウンロードできます。
詳細はこちら（メーカーリンク）
| Dhyana 95 V2 | Dhyana 400BSI V2 | Dhyana 400D | Dhyana 400DC | |
|---|---|---|---|---|
| Type | Back-illuminated sCMOS | sCMOS | ||
| Cooling | Forced Air(Ambient@20℃:-15℃) water(Ambient@20℃:-25℃) |
Forced Air(Ambient@20℃:-15℃) | Peltier Cooling system(-10℃) | |
| Effective Area | 22.5mm x 22.5mm | 13.3mm x 13.3mm | ||
| Color/Monochrome | Monochrome | Color | ||
| Active Pixels | 4MP | |||
| Image Resolution | 2048×2048 | |||
| Pixel Size | 11μm×11μm | 6.5μm×6.5μm | ||
| QE | 95%@560nm | 95%@550nm | 80%@600nm | - |
| Readout Noise | 1.6e-(median),1.7e-(rms) | 1.2e-(median),1.8e-(rms) | 2.5e-(HDR),2e-(HighGain) | 1.7e-(HighGain) |
| Full Well Capacity | 80000e-@HDR 100000e-@STD |
30000e- | 30000e-@HDR 2000e-@HighGain |
30,000e-@HDR |
| Exposure Mode | Auto Manual | Manual | Auto Manual | |
| Exposure Time | 21µs-10s | 6.6µs-10s | 0.013ms-10s | 0.021ms-10s |
| A/D | 16bit,12bit | 16bit | 16bit | 16bit,8bit |
| Farame Rate | 24fps@16bit HDR 48fps@12bit STD |
40fps @USB3.0, 74fps@CamraLink |
35fps @2048×2048 | 16fps@16bit 22fps@8bit |
| Windows Software | Mosaic/Matlab/Micromanager/LabVIEW | |||
| Compatible System | Window/Linux | |||
| Optical Interface | C Mount F Mount | C Mount | ||
| Data Interface | USB3.0 / CameraLink | USB3.0 | ||
| Power Interface | 12V/8A power supply | |||
| Operating Temperature | 0-40℃ | 0-60℃ | 0-40℃ | |
| Download Spec Sheet (PDF) | ||||
| 詳細はこちら | ||||

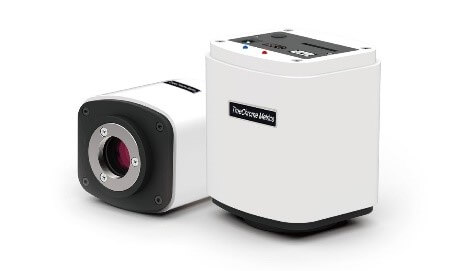

ビルトイン計測機能

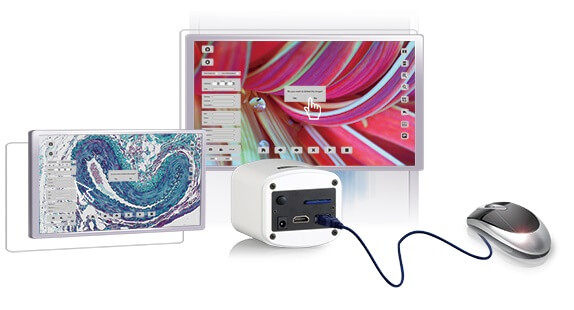

カメラヘッド内ソフトウェアにビルトイン計測機能(HD Liteは除く)があり、PCを用意しなくてもマウスとモニターをカメラヘッドに直接繋ぐだけで各種計測が出来ます。フリーハンド、レクタングル、サークル、ポリゴン他と本格的な計測機能を持ち、計測結果をファイルに出力も可能です。
1080p 30fps フルフレームレート
1080pでの25fpsのフレームレートと高解像度を実現。実サンプルの動きとライブイメージのモニターとのタイムラグを解消しております。
HDMI 蛍光イメージング能力
センサーの高S/N比によってTrueChromeシリーズは10秒の露光時間を可能にし、3Dノイズリダクション機能によって低光量の蛍光画像においても高精細な描画を可能にしました。
ビルトイン マウス コントロールカメラ
TrueChromeシリーズはカメラ内部にソフトウェアがプレインストールされています。付属のマウスをカメラ背面に接続し、モニターをダイレクトにカメラ背面に接続することによってPCレスで撮影や計測機能を実行できます。
難しいパラメーター設定は不要
TrueChromeシリーズは撮影された画像を自動的に解析し、オートフォーカス機能(AFのみ)、ホワイトバランスや露光時間、サチュレーションを最適化します。明視野でのバイオイメージングやダークフィールドの多屈折クリスタルイメージングでさえも、特にパラメーター設定を必要とせずに理想的な画像をお届けします。
3Dノイズリダクション機能
露光時間の増加はノイズの増加に繋がります。しかしながら、3DノイズリダクションはTrueChromeシリーズの画像を常にクリーンでシャープな画像に仕上げます。

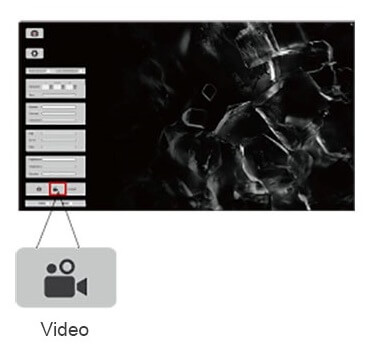

1080pビデオ録画機能
ワンクリックでカメラヘッドに格納されたSDカードに1080pでの30fpsのビデオ録画が可能です。SDカード内に保存されたビデオを再生することも可能です。

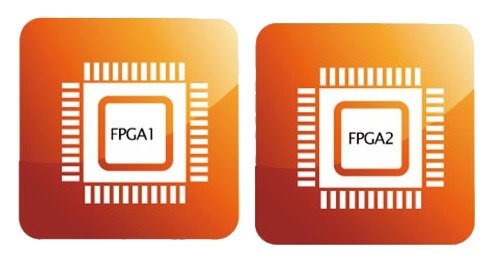

FPGAデュアルコアプロセッサ採用
TrueChromeシリーズは革新的なFPGAデュアルコアプロセッサを採用し、FPGA1はイメージのハイクオリティ用、FPGA2はイメージアウトプットコントローラー用と別々の用途に分かれているので、ハイスピードとハイクオリティの両立を可能にしました。

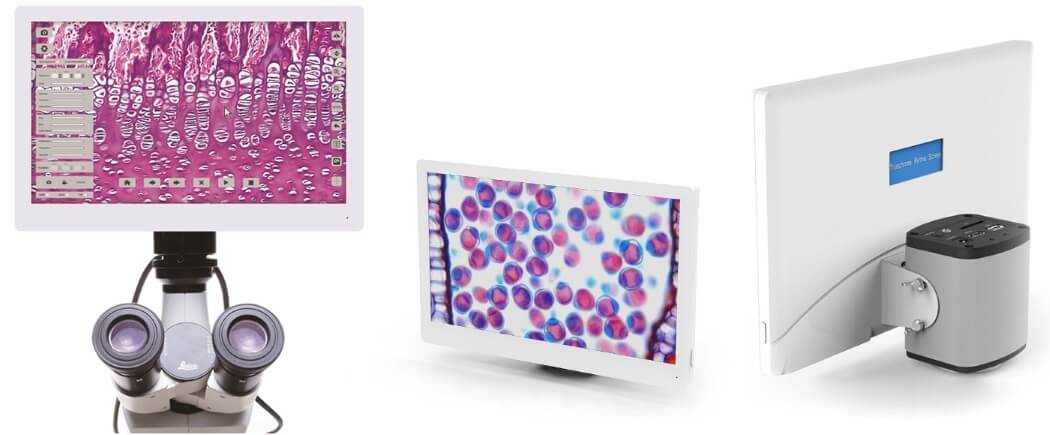

HDMI接続 Retina Screen(オプション)
TrueChromeシリーズのカメラヘッドに直接接続する11.6インチのRetina Screenをオプションで用意しております。写真のように顕微鏡の脇にモニターやPCを置くのではなく、顕微鏡上にカメラと共にモニターを設置できるので省スペース化が図れ、視線を大きく動かすことなく画像取得ができるので作業効率向上にも貢献します。
ソフトウェアMOSAIC無料付属
MOSAICはTUCSEN社により自社製カメラのフルコントロール用に開発されたプロフェッショナルイメージングソフトウェアです。ユーザーフレンドリーなインターフェース、カメラパラメーターの完全なコントロール、アドバンスドイメージプロセッシング機能、ライブ&静止画の計測機能を兼ね備えており、多機能ながら完全無料のソフトウェアです。お客様のアプリケーションニーズに対応するため、MOSAICは継続的にアップグレードされ、ユーザー様は最新のバージョンをエクストラチャージ無しで無料にてTUCSEN社のサイトからダウンロードできます。
詳細はこちら（メーカーリンク）

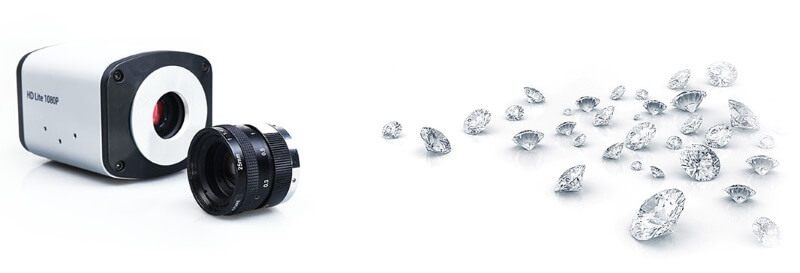

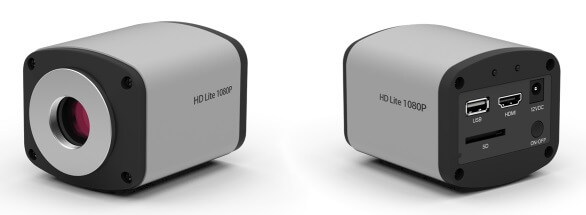

| TrueChrome 4K Pro | TrueChrome AF | TrueChrome Metrics | HD Lite | |
|---|---|---|---|---|
| Sensor Model | IMX485LQJ-C | IMX236 Color | MT9P031 Color | |
| Image Resolution | 3840x2160 | 1920×1080(Preview), 3264×1836(Capture) | 1920x1080(Preview), 2592x1932(Capture) | |
| Pixel Size | 2.9μm×2.9μm | 2.8μm×2.8μm | 2.2μm×2.2μm | |
| Frame Rate | 30fps @USB 3.0, 30fps@HDMI | 35fps @USB2.0, 25fps @HDMI | 30fps @USB2.0, 25fps @HDMI | 15fps @USB2.0, 25fps @HDMI |
| Capture | USB3.0 or LAN | High Speed SD Card (16GB) | High Speed SD Card (8GB) | |
| Video Recording | 30fps@3840x2160 USB&PC | 1080p 30fps@SD Card&PC | 1080p 15fps@SD Card&PC | |
| Exposure Time | 0ms-1s | 2ms-10s | ||
| Denoising | Real-Time 3D denoise | |||
| White Balance | Auto/Manual | |||
| Setting | Gain, Gamma, Saturation, Contrast | |||
| Output | USB3.0 or LAN | USB2.0, microSD Card, HDMI | ||
| Optical Interface | C-Mount | |||
|
|
|
|
|
| Download Spec Sheet (PDF) | ||||
| 詳細はこちら | ||||

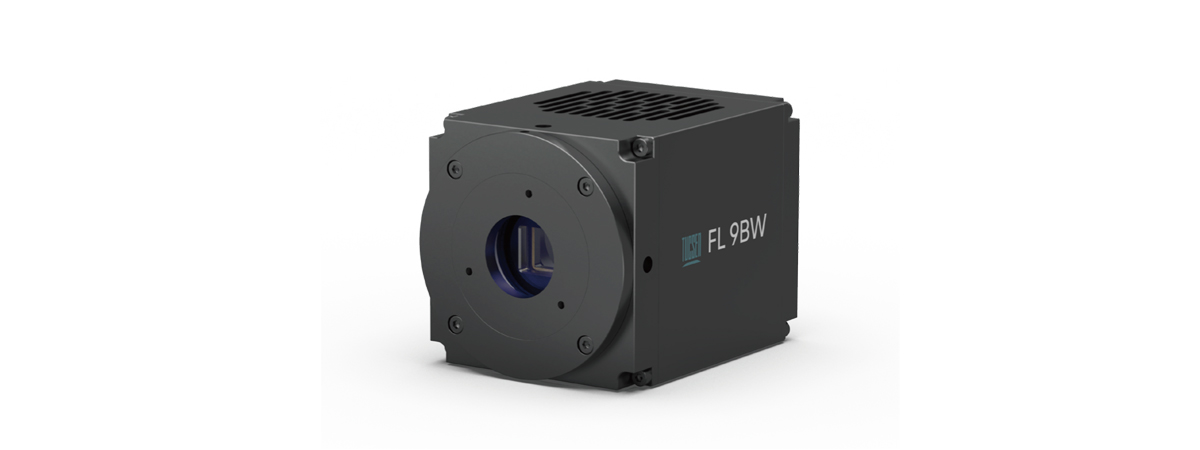

最新の裏面照射型CMOS テクノロジー(FL-9BW、FL-9BW LT)
最先端のCMOS テクノロジーにより最高のイメージング性能を発揮します。CCD と同等の低い暗電流だけでなく、最大量子効率92% と0.9e-の低い読出しノイズにより、超低照度でのイメージング能力を有します。フレームレートとダイナミックレンジはCCD の4 倍の性能を有します。
20MPの高解像度画像 (FL-20BW、FL-20)
13.1mm x 8.8mmのイメージセンサーは、Cmountで最高の画像品質FOVをカバーします。 センサーの解像度は最大20メガピクセルであるため、4倍および10倍の顕微鏡対物レンズでイメージングしても光学解像度は失われません。
高度な冷却技術により、暗電流を0.0005e-/pixel/sまで低減 (FL-9BW)

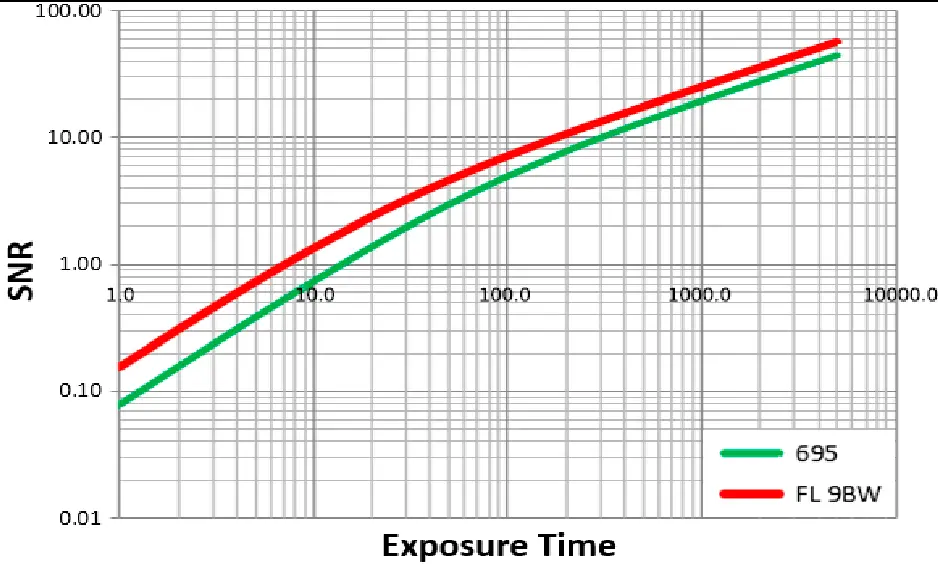

暗電流と冷却温度は長時間露光イメージングの重要な性能です。FL-9BWは、暗電流が0.0005 e-/p/sと低く、冷却温度が-25℃と低いため、10分以内で高SNRの画像を取得でき、60分ではCCDよりも高SNRを可能にします。
The Core Advantage of the FL-20BW: the Most Comprehensive Performance(FL-20BW)
過去10年間で、CCDは次第に科学の分野から衰退してきました。低ノイズで高速撮影可能なsCMOSは、現在のイメージングの主流になっています。 しかしながらsCMOSは、依然として高い暗電流ノイズと高コストの問題があります。そのため、長い露光時間と費用対効果の高いイメージングを必要とするアプリケーションでは、ユーザーはCCDカメラを引き続き使用する必要があります。FL-9BW、FL-20BWは、CCDの低暗電流ノイズレベルで低コスト、そしてCMOSの特性である低読み出しノイズ、高速撮影も可能です。 幅広いな性能を備えたカメラです。
ソフトウェアMOSAIC無料付属
MOSAICはTUCSEN社により自社製カメラのフルコントロール用に開発されたプロフェッショナルイメージングソフトウェアです。ユーザーフレンドリーなインターフェース、カメラパラメーターの完全なコントロール、アドバンスドイメージプロセッシング機能、ライブ&静止画の計測機能を兼ね備えており、多機能ながら完全無料のソフトウェアです。お客様のアプリケーションニーズに対応するため、MOSAICは継続的にアップグレードされ、ユーザー様は最新のバージョンをエクストラチャージ無しで無料にてTUCSEN社のサイトからダウンロードできます。
詳細はこちら（メーカーリンク）
| FL-9BW | FL-9BW LT | FL-20BW | FL-20 | |
|---|---|---|---|---|
| Color/Monochrome | Monochrome | Monochrome | Color | |
| Cooling | -25℃ | 0℃ | -15℃ | |
| Image Resolution | 3000×3000 | 5472×3648 | ||
| Pixel Size | 3.76μm × 3.76μm | 2.4μm×2.4μm | ||
| QE | 92%@530nm | 84%@495nm | 84%@535nm | |
| Readout Noise | 0.9e- | 0.6e- | ＜1.0e- | |
| Dark current | ＜0.0005e-/pixel/s | ＜0.003e-/pixel/s | 0.001e-/pixel/s | - |
| Full Well Capacity | 16000e- | 16000e- | - | |
| Exposure Time | 12.2μs-1hour | 32μs-1hour | 18μs-10min | |
| Farame Rate | 18fps @Standard Mode 12fps @Low Noise Mode |
8fps @5472×3648 27fps @2736×1824 67fps @1824×1216 |
14fps @5472×3648 53fps @2736×1824 67fps @1824×1216 |
|
| Binning mode | 2x2 3x3 4x4 6x6 8x8 | 2x2 3x3 4x4 8x8 | 2x2 3x3 4x4 | |
| A/D | 14bit @bin1 Extended to 16 bit with FPGA binning |
16bit/8bit | ||
| PC Software | Mosaic | |||
| Optical Interface | C Mount Customizable |
C Mount | ||
| Data Interface | USB3.0 | |||
| Operating environment | Temperature: 0-40℃ Humidity: 10-85% | |||
| Download Spec Sheet (PDF) | ||||
| 詳細はこちら | - | |||
Core Technology I:"Real-time" image stitching
リアルタイムイメージステッチング機能は手動操作にてステージを動かしながら、数秒で大型のモザイク画像を作成します。
Core Technology II: "Real-time" depth-of-field fusion
リアルタイムデプスオブフィールドフュージョン機能はZ軸方向の各焦点深度から焦点の合った場所だけを抽出し、それらを深度方向に足し合わせてプロジェクション画像のような2次元画像を作成します。
Advanced Global Shutter Technology (MIchrome 5 Pro)
グローバルシャッターにより、すべてのピクセルが同時に露光され、高速で移動するサンプルでも鮮明で歪みのない画像が得られます。
インターフェースにUSB3.0採用
インターフェースにUSB3.0を採用し、35fpsもの高速撮影が可能です。(MIchrome 5 Pro、MIchrome 6)
ソフトウェアMOSAIC無料付属
MOSAICはTUCSEN社により自社製カメラのフルコントロール用に開発されたプロフェッショナルイメージングソフトウェアです。ユーザーフレンドリーなインターフェース、カメラパラメーターの完全なコントロール、アドバンスドイメージプロセッシング機能、ライブ&静止画の計測機能を兼ね備えており、多機能ながら完全無料のソフトウェアです。お客様のアプリケーションニーズに対応するため、MOSAICは継続的にアップグレードされ、ユーザー様は最新のバージョンをエクストラチャージ無しで無料にてTUCSEN社のサイトからダウンロードできます。
詳細はこちら（メーカーリンク）
| MIchrome 5 Pro | MIchrome 20 | MIchrome 6 | |
|---|---|---|---|
| Shutter Mode | Global | Roling | |
| Sensor Model | IMX264LQR-C | IMX183CQJ-J | IMX178LQJ-C |
| Effective Area | 8.4mm x 7.1mm | 13.1mm x 8.8mm | 7.4mm x 4.9mm |
| Color/Mono | Color | ||
| Pixel Size | 3.45x3.45μm | 2.4x2.4μm | |
| Resolution | 2448(H)x2048(V) | 5472(H)x3648(V) | 3072(H)x2048(V) |
| Frame Rate | 35fps@5MP | 15fps@20MP | 41fps@6MP |
| Exposure Setting | Support Auto/Manual exposure, exposure time:0.13ms-15s | ||
| Color Temperature | 2000-15000K | ||
| Picure Format | JPG/PNG/TIFF | ||
| Data Interface | USB3.0 | ||
| Optical Interface | C Mount | ||
| PC Operationg | Softwara:Mosaic V2.0 System:Window/Linux/Mac | ||
| PC Configration | CPU:Intel Core i5 or better RAM:8G or More OS:Windows7/8/10 64bit | ||
| Download Spec Sheet (PDF) | |||
| 詳細はこちら | |||
